Mesin injection molding

Komponen utama

  • Unit injeksi - bagian dari mesin injection molding yang berfungsi untuk melelehkan material plastik, terdiri dari hopper, barrel dan screw.

  • Mold - bagian dari mesin injection molding dimana plastik leleh dicetak dan didinginkan

  • Unit pencekam - bagian dari mesin injection yang berfungsi untuk mencekam mold pada saat penginjeksian material ke dalam cetakan sekaligus menyediakan mekanisme pengeluaran produk dari mold


Jenis-jenis mesin injection molding

Berdasarkan metode pencekaman cetakan

  •    pencekam toggle

  •    pencekam hidraulik


Berdasarkan proses pelelehan bijih plastik

  •    single-stage plunger

  •    two-stage screw-plunger

  •    single-stage reciprocating-screw


Berdasarkan tonase - Mesin injection molding dibedakan berdasarkan besarnya gaya pencekaman maksimum yang bisa diberikan. Kisarannya mulai dari 5 ton untuk menghasilkan produk seberat 10 gram sampai dengan 5000 ton untuk menghasilkan produk seberat 50 kilogram

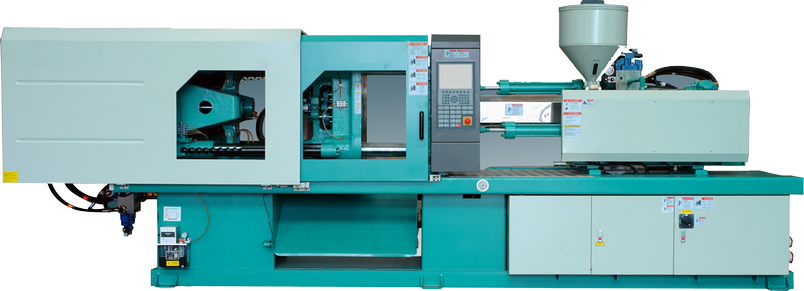

Contoh mesin untuk manufaktur pipa dan fitting pvc

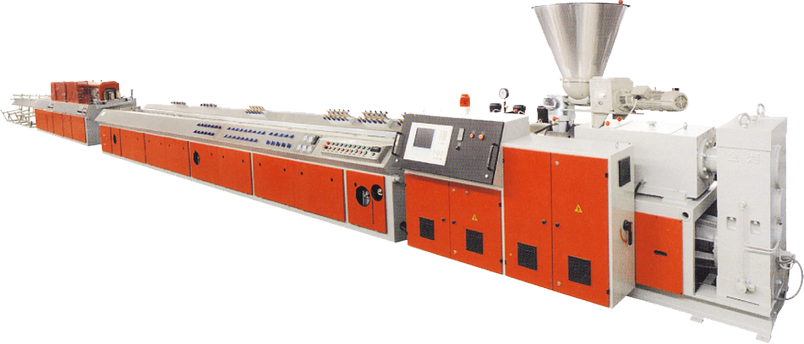

Contoh mesin untuk manufaktur pipa dan fitting pvc

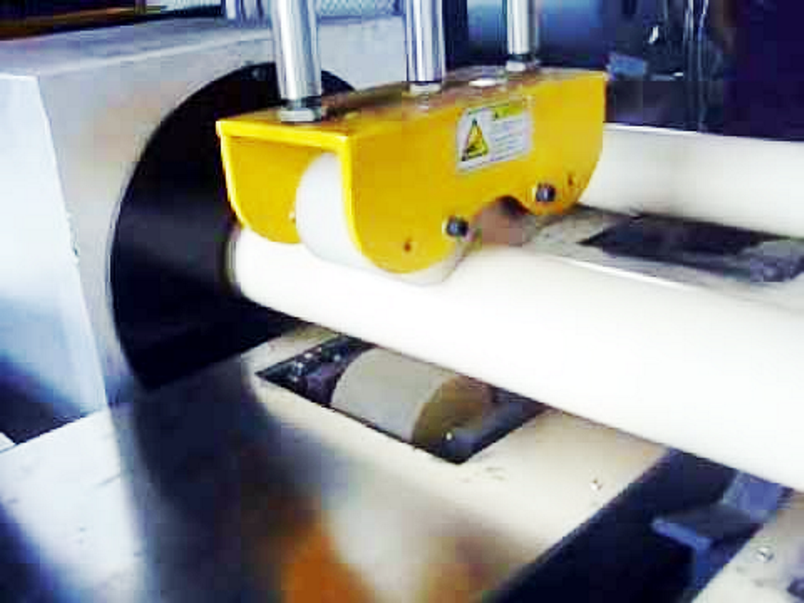

Contoh mesin untuk manufaktur pipa dan fitting pvc


Injection molding

Injection molding adalah metode pembentukan material termoplastik dimana material yang meleleh karena pemanasan diinjeksikan oleh plunger ke dalam cetakan yang didinginkan oleh air sehingga mengeras.

Meskipun banyak variasi dari proses dasar ini, 90 persen injection molding adalah memproses material termoplastik. Injection molding mengambil porsi sepertiga dari keseluruhan resin yang dikonsumsi dalam pemrosesan termoplastik. Sekarang ini bisa dipastikan bahwa setiap kantor, kendaraan, rumah, pabrik terdapat barang-barang dari plastik yang dibuat dengan cara injection molding, misalnya pesawat telepon, printer, keyboard, mouse, rumah lampu mobil ,dashboard, reflektor, roda gigi, helm, televisi, sisir, roda furnitur, telepon seluler, dan masih banyak lagi yang lain

Mesin injection molding tercatat telah dipatenkan pertama kali pada tahun 1872 di Amerika Serikat untuk memproses celluloid. Berikutnya pada tahun 1920-an di Jerman mulai dikembangkan mesin injection molding namun masih dioperasikan secara manual dimana pencekaman mold masih menggunakan tuas. Tahun 1930-an ketika berbagai macam resin tersedia dikembangkan mesin injection molding yang dioperasikan secara hidraulik. Pada era ini kebanyakan mesin injection moldingnya masih bertipe single stage plunger. Pada tahun 1946 James Hendry membuat mesin injection molding tipe single-stage reciprocating screw yang pertama. Mulai tahun 1950-an relay dan timer mulai digunakan untuk pengontrolan proses injeksi nya.

Termoplastik dalam bentuk butiran atau bubuk ditampung dalam sebuah hopper kemudian turun ke dalam barrel secara otomatis (karena gaya gravitasi) dimana ia dilelehkan oleh pemanas yang terdapat di dinding barrel dan oleh gesekan akibat perputaran sekrup injeksi. Plastik yang sudah meleleh diinjeksikan oleh sekrup injeksi (yang juga berfungsi sebagai plunger) melalui nozzle ke dalam cetakan yang didinginkan oleh air. Produk yang sudah dingin dan mengeras dikeluarkan dari cetakan oleh pendorong hidraulik yang tertanam dalam rumah cetakan selanjutnya diambil oleh manusia atau menggunakan robot. Pada saat proses pendinginan produk secara bersamaan di dalam barrel terjadi proses pelelehan plastik sehingga begitu produk dikeluarkan dari cetakan dan cetakan menutup, plastik leleh bisa langsung diinjeksikan.

Jendela proses atau juga disebut Molding Area Diagram adalah sebuah indikator seberapa jauh kita bisa memvariasikan proses dan masih bisa membuat produk yang memenuhi syarat. Idealnya jendela proses cukup lebar sehingga bisa mengakomodasi variasi alami yang terjadi selama proses injeksi. Jika jendela proses terlalu sempit maka ada risiko menghasilkan produk yang cacat akibat variasi proses injeksi berada di luar jendela. Jendela proses berbeda-beda untuk tiap resin karena masing-masing resin memiliki titik leleh (temperatur transisi gelas, Tg) yang berbeda-beda.

Jika temperatur proses terlalu rendah maka ada kemungkinan material tidak meleleh dan jika meleleh maka viskositasnya sangat tinggi sehingga memerlukan tekanan injeksi yang sangat tinggi. Jika tekanan injeksi terlalu tinggi maka akan menimbulkan flash atau burr pada garis pemisah cetakan akibat gaya pencekaman lebih kecili dari tekanan injeksi. Dan jika temperatur proses terlalu tinggi maka material akan mengalami kerusakan atau terbakar.

Gas Assisted Injection Molding melibatkan penggunaan gas bertekanan tinggi dalam proses injeksi. Ketika mold baru terisi sebagian material plastik leleh, gas bertekanan tinggi diinjeksikan. Gas ini akan mendorong plastik leleh ke arah dinding-dinding cetakan. Tekanan gas tetap dipertahankan untuk memberikan tekanan pemadatan sementara produk mengalami pendinginan (3). Gas yang biasa dipakai adalah gas Nitrogen karena bersifat inert.

Keuntungan

  •    Leluasa dalam mendesain bentuk-bentuk produk berongga, berdinding tipis ataupun tebal dan berbentuk batang atau pipa

  •    Kekakuan produk lebih tinggi akibat adanya ruang kosong (momen inersia polar lebih tinggi)

  •    Memerlukan jumlah gate lebih sedikit sehingga mengurangi weldline

  •    Tidak ada cacat sinkmark pada produk-produk yang tebal

  •    Tekanan injeksi dan pemadatan yang lebih rendah

  •    Distribusi tekanan pemadatan lebih merata

  •    Siklus injeksi lebih cepat akibat waktu pendinginan yang lebih singkat.

  •    Produk yang lebih ringan
